加工行星齒輪產生“幾何偏心”解決方案說明如下，供參考了解。

為了解決行星齒輪裝夾時存在“幾何偏心”的問題，設計了—種自動定心的行星齒輪磨齒夾具，其設計簡圖如圖6所示。

夾具的工作過程為：擰緊帶肩六角螺母1推動壓板3向右移動，進而推動漲套4向右移動，由于漲套4與芯軸7為錐面接觸，當漲套4向右移動時，其會沿徑向漲開，從而漲緊行星齒輪5的內孔使行星齒輪徑向自動定心，消除了定位間隙，然后擰緊螺栓2，實現行星齒輪軸向定位牢固可靠。

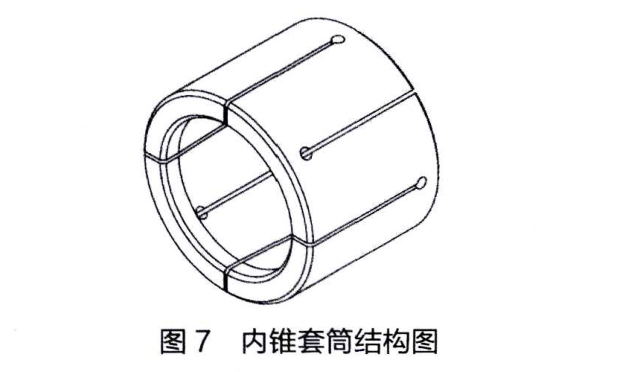

夾具設計和制造關鍵點為：為保證夾具定心精度，漲套的設計尤為重要，在此設計為如圖7所示結構。

此種結構由于兩端分別有四個開口，可使?jié)q套均勻漲開。另外，漲套在制造時其內錐面需與芯軸外錐面進行配研，接觸面積達90％以上，從而保證定心精度。

由于此種裝夾方式可以消除定位間隙，且裝夾可靠，故可以很好地避免“幾何偏心”的存在，從而可提高行星齒輪磨齒加工精度。
